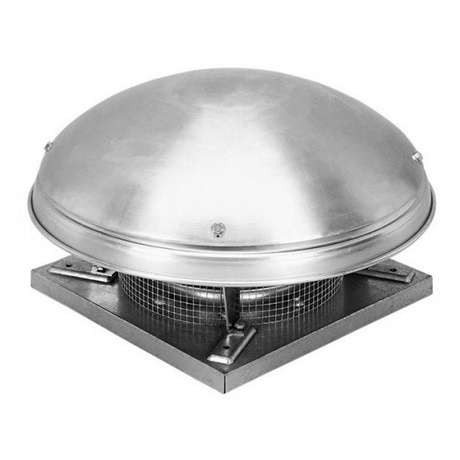

Крышный вентилятор СТНВ/4-200

Описание

Серия крышных центробежных вентиляторов с горизонтальным выбросом воздуха СТНВ / СТНТ разработана специально для систем дымоудаления. Также, все вентиляторы могут работать в продолжительном режиме при температуре перемещаемого воздуха до 120 °C, а модели 140, 180, 200 и 225 до 200 °C.

Основание вентиляторов изготовлено из оцинкованной стали, крышка — из алюминия. Все вентиляторы оснащены защитной решеткой на нагнетательной стороне.

Также, вентиляторы могут работать в продолжительном режиме при температуре перемещаемого воздуха до 120C.

Основание ветиляторов изготовлено из оцинкованной стали, крышка из алюминия. Все вентиляторы оснащены защитной решеткой на нагнетательной стороне.

В зависимости от модели, вентиляторы комплектуются 4, 6, 8, 4/8 или 6/12 полюсными однофазными или трехфазными электродвигателями.

Электродвигатели:
Класс защиты IP55, класс изоляции F, с шариковыми подшипниками, не требующими обслуживания.

Параметры электропитания:

1ф — 230 В — 50 Гц
3ф — 400 В — 50 Гц

Электродвигатели до 400 типоразмера имеют возможность регулирования скорости при помощи напряжения. Регулирование скорости электродвигателей типоразмеров от 450 до 710 осуществляется при помощи частотного преобразователя.

Электродвигатели до 400 типоразмера укомплектованы встроенной термозащитой.

Дополнительная информация:
Вентиляторы типоразмеров 140, 180, 200 и 225 рекомендованы для вытяжки дыма от каминов с температурой до 200C (при заявленных температурах и в режиме дымоудаления вентиляторы должны работать на номинальной скорости вращения, без использования регуляторов).

Простота транспортировки:
Для облегчения транспортировки и монтажа, вентиляторы оборудованы рым-болтами.

Охлаждение электродвигателя:
Электродвигатель вентилятора охлаждается наружным воздухом.

Защитная решетка:
Предотвращает попадание в вентилятор посторонних предметов.

Центробежные рабочие колеса с загнутыми назад лопатками менее подвержены отложению пыли.
Изделия вплоть до модели 400 изготавливаются из оцинкованной листовой стали.

ПРИМЕНЕНИЕ:

• Складские помещения
• Цеха и мастерские
• Торговые помещения
• Административные помещения
• Автостоянки
• Производственные кухни
• Системы дымоудаления. Огнестойкость 400C / 2 часа
• Температура перемещаемого воздуха до 120C
• Вытяжка дыма от каминов
• Температура перемещаемого воздуха до 200C.
